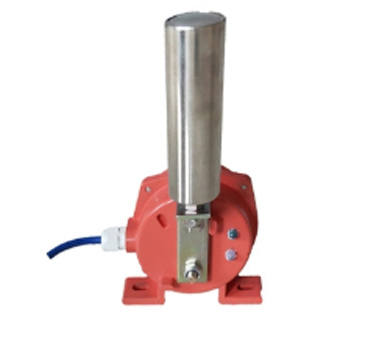

防爆跑偏開關GUB-K-II
兩級跑偏開關 防爆跑偏開關GUB-K-II 多角度
兩級跑偏開關主要用于輸送機膠帶跑偏檢測，防止膠帶跑偏而造成物料溢出等故障。
跑偏開關簡介：
跑偏開關用于檢測膠帶機膠帶的跑偏量和扭出程度�？煞乐蛊н吘壍膿p傷和因?yàn)槟z帶的跑偏而引起的物料膠落。是實現自動報警和停機的一種保護性開關。技術參數使用溫度-40℃~+60℃工作壓力80~110kpa電器壽命開關動作10萬次
跑偏開關用途：
跑偏開關FPKG-A00用于膠帶運輸機現場發生緊急事故時，啟動本機開關，立即停機，防止事故的擴大。 本機由于安裝方便，開關運行可靠，在膠帶運輸機現場得到廣泛的應用。
廣泛用于冶金、煤炭、水泥建材、采礦、電力、港埠、冶金、化工等領域的常規皮帶輸送機、地下索道支撐皮帶輸送機、輪船裝卸系統、堆垛/取料輸送機、傾斜和梭式輸送機、起重機、挖掘機、起重臂限位、裙邊給料機等各類輸送機。重型極限開關檢測膠帶的跑偏量，是實現膠帶機控制的自動報警和停機的保護裝置。
跑偏開關功能：
當運行中的膠帶發生跑偏現象時，膠帶邊緣帶動立棍旋轉并擠壓使之傾斜，若立棍傾斜角度大于一級動作角度時，開關發生一組開關信號，如立棍繼續傾斜大于二級動作角度時則輸出另一組開關信號。兩組開關信號可分別用于警告或停機，膠帶機復位正常運行，立棍自動復位。
本產品可替代同類型號：
HFKPT2-12-30
HFKPT2-10-45
HFKPT2-25-35
HFKPT2-15-45
等等HFKPT2全系列
防爆跑偏開關GUB-K-II技術參數：
1. 額定電壓：AC380V
2．額定電流：5安
3. 觸點數量:二組獨立的常開、常閉接點
4．外殼防護別：DT型塵密外殼，防護等IP67
5．周圍環境溫度：-25～80℃
6．開關能在頻率為10-60Hz，振幅為0.75mm(10g)的振動條件下工作
7．外形尺寸：殼體L×W×H（mm）190×135×100。
8．操作力：5～7㎏
9．通訊接口：RS485地址編碼 聯網通訊（對后綴BM的型號有效
防爆跑偏開關GUB-K-II使用環境條件：
a.環境溫度：-40℃~60℃
b.相對濕度不大于85
c.海撥高度不超過2000m
d.使用壽命：開關動作10萬次
e.絕緣電壓：AC1000試驗1分鐘
f.觸點容量：≤AC380 ≤3A
g.防護等級：IP65
防爆跑偏開關GUB-K-II構造特點：
本機采用鑄造鋁合金殼體，強度高，重量輕。
殼體表面應用靜電噴塑涂覆工藝，涂層均勻、附著力強、耐老化。
旋轉凸輪采用雙點鎖緊結構，立輥采用定位銷緊固，確保工作可靠。
整機密封性較好，可在浸水狀態下正常工作（試驗48h）
基本原理:
輸送機在運行中，當皮帶跑偏且與開關立輥接觸時，立輥?zhàn)赞D(zhuǎn)，若跑偏量繼續加大，則擠壓立輥發生偏移。一級開關信號用于報警，如果將此信號與跑調整裝置相接，即可實現不停機狀態下的跑偏自動調整。二級開關信號用于停機，將此信號接至控制線路中，即可實現重度跑偏狀態下的自動停機。當故障排除后，膠帶離開立輥正常運轉時，立輥可自動復位。
防爆跑偏開關GUB-K-II
以上產品圖片及參數僅供參考，不同次產品之間存在細微差異，具體以實物為準；
產品尺寸圖僅用于表示本公司產品之尺寸，不保證同類產品尺寸相同；
在不改變產品的品質和性能的前提下，公司有權進行技術升級和外觀上的修改；
產品外形參數僅供參考，不同次之間存在細微差別，以實際為準
外形尺寸
※該圖僅用于標示溫州中冠產品尺寸，并不適用于同類產品的參考
安裝使用
1）開關平衡地安裝在機架固定支架上，然后在膠帶機架上；
2）將立棍軸線與膠帶片面相垂直，立棍與膠帶邊緣距離為50mm-100mm；
3）膠帶位于立棍下端1/3處；
4）每50m膠帶至少需要安裝一對跑偏開關。
