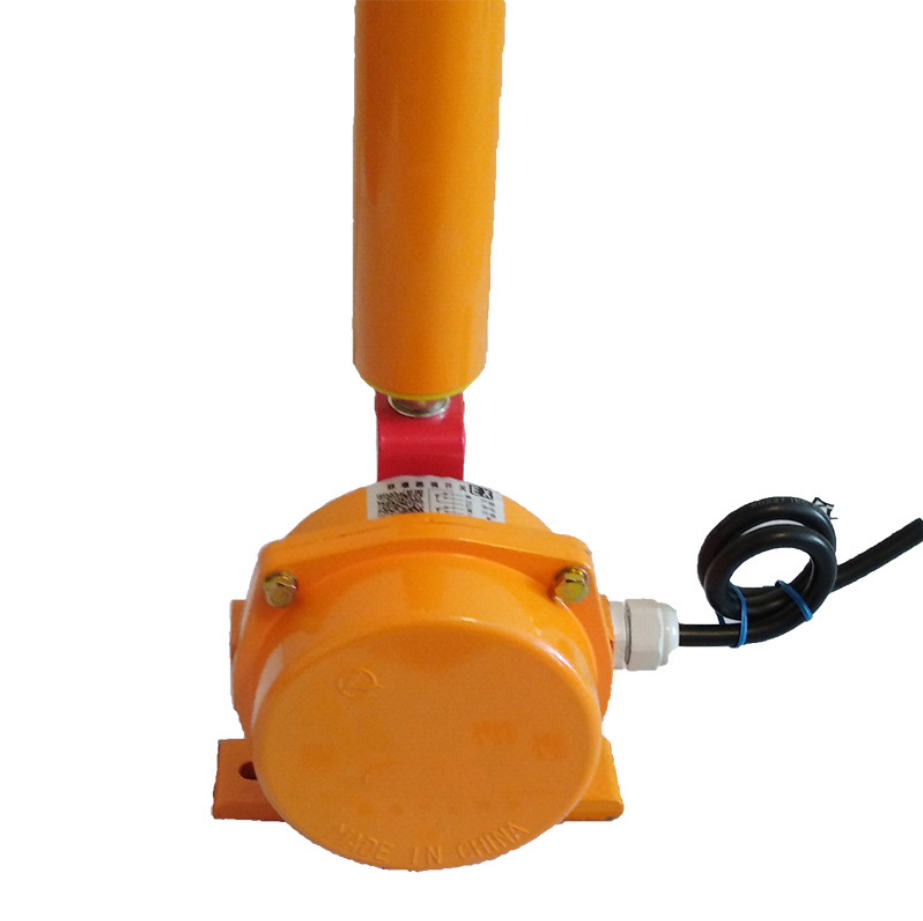

體積小HFKRT1-12-30兩極跑偏開關
體積小HFKRT1-12-30兩極跑偏開關是用于檢測帶式輸送機輸送帶跑偏量的產品，對于輸送帶在出現跑偏的情況下起到自動和停機的一種保護裝置。
體積小HFKRT1-12-30兩極跑偏開關工作原理
當運行中的膠帶發生跑偏現象時，膠帶邊緣帶動立棍旋轉并擠壓使之傾斜，若立棍傾斜角度大于動作角度時，開關發出一組開關信號，如立棍繼續傾斜大于二級動作角度時則輸出另一組開關信號。兩組開關信號可分別用于告警或停機，膠帶機復位正常運行后，立棍自動復位。
HFKRT1-12-30兩極跑偏開關
結構特性
采用鋁合金壓鑄殼體，強度高、重量輕
外殼防護等級IP67，可在惡劣的環境中長期工作。
機內采用進口的行程開關，觸點容量大、動作靈敏，可靠。
HFKRT1-12-30兩極跑偏開關
安裝與使用
將跑偏開關固定在支架上，然后在膠帶機架上
立輥軸線與膠帶平面相垂直，立輥與膠帶邊緣距離為50~100mm
膠帶位于立輥下端1/3處
每50m膠帶可安裝跑偏開關一對
技術指標
環境溫度：-30℃~ +60℃；
相對濕度：不大于85
觸點數量及容量：2組開關；
觸點容量：24~380V AC/C
電流：1:
動作角度：12-30
10-45
25-35
15-45
10-45等(可根據客戶要求定制）
極限角度：70?
防護等級：IP67
復位方式：自動復位v
HFKRT1-12-30兩極跑偏開關
用途：
兩級跑偏開關用于常規皮帶輸送機：地下、索道支撐皮帶輸送機：輪船裝卸系統；堆垛/取料輸送機；傾斜和梭式輸送機；起重機、挖掘機，起重臂限位：裙邊給料機/輸送機：重型極限開關檢測膠帶的跑偏量，是實現膠帶機控制的自動和停機的保護裝置。廣泛用于冶金、煤炭、水泥建材、采礦、電力、港埠、冶金、化工等領域的各種帶式輸送設備。
本系列跑偏開關具有兩級動作功能。一級動作用于報警，二級動作用于自動停機。膠帶機在運行中，當膠帶跑偏且與本開關立輥接觸時，立輥自轉，若跑偏量繼續加大，則擠壓立輥發生偏移。
當立輥偏轉角度超過12°時，一級開關動作，輸出（報警信號）。
當立輥偏轉角度超過30°時，二級開關動作，輸出（停機信號）。
一級開關信號用于報警，如果將此信號與跑調整裝置相接，即可實現不停機狀態下的跑偏自動調整。
二級開關信號用于停機，將此信號接至控制線路中，即可實現重度跑偏狀態下的自動停機。
當故障排除后，膠帶離開立輥正常運轉時，立輥可自動復位。
為了適應戶外條件下長期使用，本產品均采用整體密封，內部金屬零件進行鍍鋅純化處理，外部零件除殼體外均做多層光亮鍍鉻，殼體為鑄鋁制造，表面采用靜電噴涂技術處理，適宜在惡劣環境下使用。
選型注意事項
1、盡量選擇二或多跑偏開關，可以檢測皮帶不同的跑偏程度，為控制系統提供更多的信息。
2、優先選擇開關本體帶動作記憶及動作狀態指示的產品。由于皮帶輸送機是動態運轉的，具備此功能，可以便于確定皮帶發生跑偏的具體位置、分析跑偏原因，也便于設備調試和維護。
3、有條件可以選擇非接觸式跑偏開關。非接觸式跑偏開關使光電接近開關滾輪檢測皮帶是否跑偏。其優點是壽命長、易于維護，缺點是昂貴。
HFKRT1-12-30兩極跑偏開關
工作原理
兩級跑偏開關安裝在皮帶輸送機兩側、距離皮帶機尾端部1~3m的地方。當皮帶跑偏時，皮帶邊緣壓向檔輪，迫使檔輪偏轉，使限位開關動作。為減少檔輪與皮帶的摩擦，檔輪的本體是由軸承制作的。
當發生輕微跑偏事故時（12°），兩級跑偏開關的 組觸點動作，發出事故預告信號。
當發生嚴重跑偏事故時（30°），兩級跑偏開關的第二組觸點動作，可使輸送機自動停車。
HFKRT1-12-30兩極跑偏開關
跑偏開關的分類：
跑偏開關有普通型的、接線腔型、地址編碼的。
a.普通型的就是以上所說兩級跑偏開關；
b.接線腔型跑偏開關是在普通型跑偏開關的基礎上自帶一個防水接線腔，現場控制電纜可直接接入接線腔，杜絕電纜接頭受潮、虛連造成的故障。
c.地址編碼型跑偏開關是在普通跑偏開關的基礎上融合了XLline現場總線技術，實現了地址編碼功能。適用于較長帶式輸送機作為遠程監測現場設備的運行情況，解決了工人尋找故障點所帶來的不便。
地址編碼型兩級跑偏開關與綜合保護儀（網關）通過XLline現場總線方式連接，支持128個地址，且同一地址可多個開關同時使用，其特點是只需一條兩芯電纜即可同時完成數據傳輸且無需電源供電。
產品型號
-M98磁性開關
IMB12-08NNSVU2K接近開關
漫反射開關3Z-61
磁性開關WEF-QG-1001
磁性開關FA4-701KL 直流24V 二線制 常開
接近開關Re-S1P2J4 M12 PNP常開 埋入式 插線式 C24V
光電開關FA3-805PKH-E 直流24v PnP 開+閉 對射式
NG2HS-510 行程開關NG.HS，鋼質滾輪，SR6圓形接插頭
NG2HS-510L060 行程開關NG.HS，鋼質滾輪，SR6圓形接插頭
NG2HS-510SVM5 行程開關NG.HS，鋼質滾輪，SVM5圓形接插頭
我公司生產的BFK-PA301兩級跑偏開關，BH-PW-LSKG兩級跑偏開關，BPK-2035 兩級跑偏開關 水泥廠跑偏開關，BPP-02GKH-10-30防爆兩級跑偏開關，E502A皮帶機跑偏開關，EBBS-80EBS防爆兩級跑偏開關，EXHFKPT1-10-45防爆跑偏開關，EXKPT1-20-35-X防震跑偏傳感器，F(xiàn)PI-12-30兩級跑偏開關（粉塵防爆），F(xiàn)SPK-111兩級跑偏開關，G22H.T22IP67跑偏開關，SATB-11XPP-3960防爆跑偏開關，PXA-34KK跑偏開關、不銹鋼跑偏開關，SATB-11XPP-3960防爆跑偏開關BKPT1防爆兩級跑偏開關CRS2D兩級跑偏開關DPP跑偏開關DPK兩級跑偏開關DFP防偏開關DWPK兩級跑偏開關EXKPT兩級跑偏開關FPK兩級跑偏開關FPK防跑偏開關FM兩級跑偏開關GRB跑偏開關GEJ隔爆跑偏開關關RHPY兩級跑偏開關RPK兩級跑偏開關ROS跑偏開關SR2D跑偏開關SSG(KPT1)兩級跑偏開關SFLP兩級跑偏開關SR-PK兩級跑偏開關SPS跑偏開關SPB兩級跑偏開關WHKP兩級跑偏開關XPK兩級跑偏開關XTD-PK跑偏開關XLPP兩級跑偏開關XFP防偏開關XDFL2兩級跑偏開關XCR跑偏開關XJM-PK兩級跑偏開關YH跑偏開關YHFP兩級跑偏開關YHPK兩極跑偏開關YHFPK跑偏開關YHP兩級跑偏開關3EPK跑偏開關等各種規格型號的跑偏開關，產品規格齊全，價格合理，歡迎選購！銷售熱線
