速度開關220VAC/帶速0.5米/秒SBK-II詳細介紹
卓信速度開關220VAC/帶速0.5米/秒SBK-II
SBK失速監測開關SBK-I,SBK-II，SBK-III
生產：山東卓信電氣有限公司
SBK失速監測開關（斷鏈保保護器）是一種傳動機構保護裝置，專門用于斗式提升機，埋刮板輸送機，螺旋輸送機，破碎機，拉鏈機，皮帶輸磅機和剛?cè)~輪給料機等輸送設備上，監測設備的運轉情況，以達到保護設備安全運行的目的。和PLC,DCS系列具有良好兼容性。
型號及含義
SBK:代表監測開關代號
I型：直流24VDC/2A（繼電器常閉點輸出）
II型：交流220VAC/2A(繼電器常閉點輸出）
III型：交直流24-240V/200MA（兩線制輸出）
工作原理
SBK失速監測開關SBK-I,SBK-II，SBK-III速度檢測開關
失速監測開關安裝在設備的從動軸旁，從動軸上裝有檢測片，輸送機正常工作時，其從動軸隨主動軸一同旋轉，從動軸上的檢測片也隨之旋轉。從動軸保持某一轉速，失速監測開關接收到檢測片的均勻間隔脈沖信號，此時失速監測開關為正常工作狀態。當出故障如：電機及機械轉動裝置因堵轉，卡轉，超載，慢轉，皮帶打滑，傳動鏈（帶）脫落，傳動軸斷裂等故障，此時檢測片也隨之慢轉或停轉。工工藝指定時間內（3-5秒）還末有轉動脈沖信號發出，失速監測開關將由閉合狀態轉為斷開，運行設備及時停機，可靠的保護設備。（此產品接收檢測片轉動脈沖信號和電機大小無關）
使用環境和主要技術指標
卓信速度開關220VAC/帶速0.5米/秒SBK-II
產品型號：SBK-I SBK-II SBK-III
環境溫度：-20℃~40℃
相對溫度：≤90%（25℃時）
檢測速度范圍：1-120轉/分
檢測距離：5-8MM
廷時時間：3-5秒
工作環境：-20℃~50℃

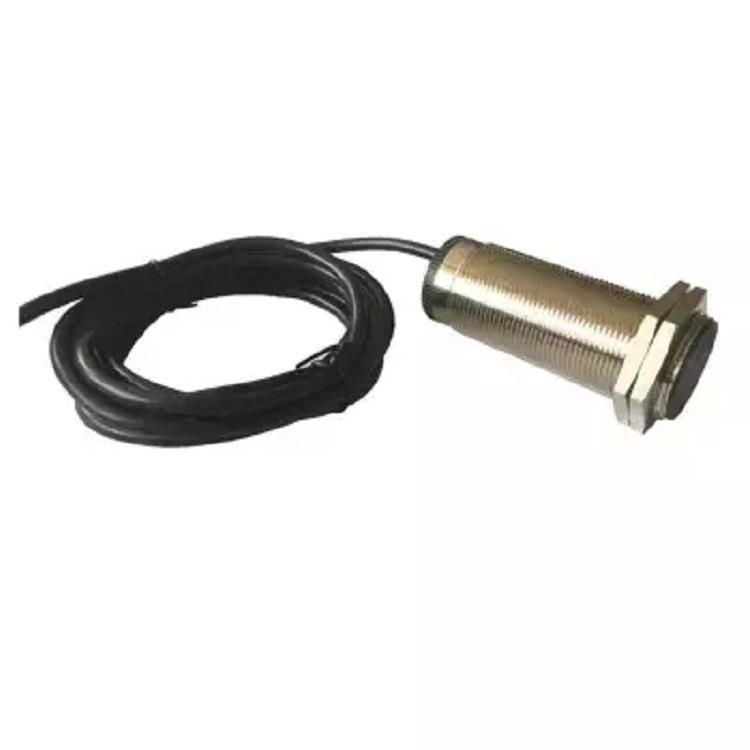

外形尺寸：M30×70mm
工作制：24小時工作制
：
機械安裝工序:
1.拆下端蓋，在端蓋中心鉆≥φ12孔，在 下部鉆φ5.1孔，攻絲M6(與失速監測開關支架兩孔相配套加工)后用螺絲固定端蓋與支架
2.在軸頭上鉆φ5.1孔，攻絲M6 深10-15mm
3.旋緊雙頭鏍桿
4.裝端蓋
5.裝檢測片，H1≥20mm并用螺母固定
6.安裝失速監測開關與監測片距離H2=5mm
卓信速度開關220VAC/帶速0.5米/秒SBK-II
說明：
有些機器的被傳動軸較長，伸出端蓋以外，針對此類情況，只需將檢測片制作成巾狀固定在軸頭上即可（請注意檢測片的平面與失速監測開關探頭面保持平行。防止磁性材料強干擾，以避免引起機器不運轉。）
檢測片尺寸100×10×2mm，材料普通鐵皮，片數種類有2片、4片、6片等多種。失速監測開關的安裝位置視具體情況而定，在不影響正常工作的前提下只要滿足“給探頭單位時間內均勻的脈沖信號”這個條件即可，也就是說被傳動軸側安裝一個檢測物能給探頭信號。測速開關常用電料KJT-SK18-70
卓信速度開關220VAC/帶速0.5米/秒SBK-II
安裝及接線
1、本裝置安裝時，使其軸線處于水平位置。

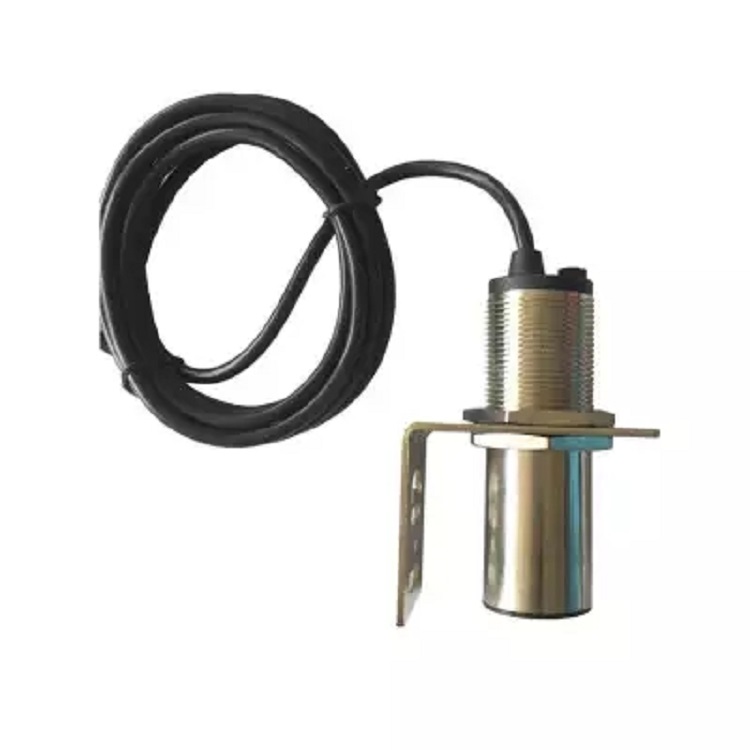

2、將安裝支架連接在膠帶機中間架上，然后用螺栓將本裝置固定在支架的安裝板上即可。
3、 本裝置帶有1.5米左右的四芯橡套電纜，用戶根據標號接線即可。1、3為常開接點，1、2為常閉接點。
當膠帶機啟動后運行到正常速度時，接點轉換，接點1、3由閉合轉為常開，接點1、2由斷開轉為常閉，此時為正常運行狀態。如果膠帶發生打滑，帶速降至正常速度的百分之70左右時，接點再次轉換，接點1、3閉合，1、2斷開，此時為打滑狀態。
卓信速度開關220VAC/帶速0.5米/秒SBK-II
注意事項
1、如安裝在金屬底座上，為防止磁性材料強干擾造成設備無法啟動，請?zhí)貏e注意H1的距離。
2、安裝距離好在4mm左右，防止外部原因造成H2變動。
3、配備的中間繼電器和速度開關串接。中間繼電器二副常開觸點并聯，增大電流容量。
4、副轉動軸較慢時可把跳脫時間調長即可。
5、嚴禁未接繼電器直接串接220V電源，如因直接串接220V電源造成本產品損壞屬“人為損壞”，不在免費保修范圍內。
6、露天安裝產品盡可能安裝防雨罩，可延長本產品使用壽命。
7、請務必使用本公司提供的繼電器，如擅自改變繼電器型號，因此造成的后果自負。
卓信速度開關220VAC/帶速0.5米/秒SBK-II
結構特點：
1、速度監控儀采用防水設計，鑄鐵式觸輪壽命更長；
2、控制箱采用高亮度LED數碼管顯示，獨特的速度狀態顯示功能；
3、可設置5個速度狀態，獨立控制5組開關信號；
4、5個速度狀態分別用不同的字符顯示方式，更直觀； 速度范圍可任意設置，
5、采用觸摸按鍵進行參數設置，靈活方便；
6、采用寬電壓設計更適合復雜環境需求。
卓信速度開關220VAC/帶速0.5米/秒SBK-II
工作原理
速度傳感器安裝在被傳動軸旁，被傳動軸裝有檢測片。當電動機運轉時，通過傳動裝置驅使被傳動軸轉動，被傳動軸上的檢測片也隨之轉動。速度開關接收到檢測片的均勻間隔脈沖信號，此時速度開關為閉合狀態，通過串接中間繼電器的自保觸頭使交流接觸器吸合(參見電氣接線圖)交流接觸器主觸頭閉合使電機轉動。當設備發生卡轉，堵轉、皮帶打滑、傳動帶脫落故障時，被傳動軸將慢轉或停轉，此時檢測片也隨之慢轉或停轉，交直通用型速度開關將接收不到檢測片的均勻間隔脈沖信號。在工藝指定時間內(0.5~8秒)未接收到轉動信號，速度開關將由閉合狀態轉為斷開，中間繼電器也斷開，交流接觸器斷開，在0.5~8秒內及時停機，可靠的保護設備(此產品接收檢測片轉動信號與電機大小無關)。
速度傳感器不同于接近開關主要區別在于內部裝有延時電路，他可根據被動軸不同的轉速調整內部延時來達到保護設備的卡轉、堵轉、超載慢轉、打滑、轉動鏈（帶）脫落，轉動軸斷裂等故障的目的。速度開關安裝在被動軸上，它是通過裝在被傳動軸上的檢測片，利用電磁感應的原理給速度開關均勻的脈沖信號，設備被動軸轉動一圈要給速度開關兩個脈沖信號，速度開關在單位時間里接收不到檢測片發出的脈沖信號，速度開關則判定設備已出現卡轉、堵轉、超載慢轉、打滑、轉動鏈（帶）脫落，轉動軸斷裂等故障，此時速度開關由閉合狀態變?yōu)閿嚅_狀態，而串接的中間繼電器線圈也同時失電，繼電器的觸點出由常閉變?yōu)槌ｉ_，從而發出baojing信號或與電機聯鎖直接停機，達到保護設備的目的。
卓信速度開關220VAC/帶速0.5米/秒SBK-II
總結：
產品詳情 公司產品品種繁多，門類齊全，具有電壓范圍寬，重復定位精度高，頻率響應快，抗干擾及防水性能好，耐高溫，以及安裝調試方便，使用壽命長等特點。我們的產品原材料采用歐洲集成芯片，多條生產線也自主流設備廠商，生產線具有的生產技術和完善的檢測手段，嚴格參照國際標準在中國研發和生產。 產品已被廣泛應用于紡織，汽車，電力，電子，冶金，機械，食品飲料，鋼鐵，熱電，造紙，印刷，橡塑，物流，郵電，航空，交通，刺繡機，包裝等工業自動化領域。 如果您還沒有找到想要的，口碑好的安全接近開關，劃算的速度傳感器，供銷速度傳感器相關信息
